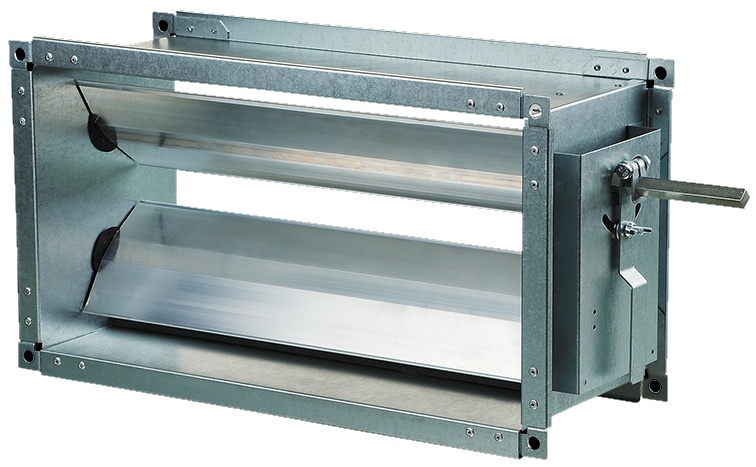

Вентиляционная заслонка Blauberg SL 70x40

ПРИМЕНЕНИЕ

Для ручного регулирования расхода воздуха или перекрытия вентиляционных каналов систем вентиляции различных помещений. Совместимы с прямоугольными воздуховодами сечением от 400×200 до 1000×500 мм.

КОНСТРУКЦИЯ

Представляют собой многостворчатый клапан со встречным вращением поворотных пластин. Корпус изготавливается из оцинкованной стали. Поворотные пластины из алюминиевого профиля вращаются с помощью шестеренок. Ручная регулировка расхода воздуха осуществляется с помощью металлической рукоятки, оснащенной стопором для фиксации положения поворотных пластин. Для установки сервопривода BELIMO предусмотрена монтажная площадка и шток. Подходящие типы электроприводов указаны в таблице.

МОНТАЖ

Крепление с прямоугольными каналами с помощью фланцевого соединения. Для монтажа используются оцинкованные болты и скобы, которыми производится крепление торцевых фланцев заслонок к ответным фланцам воздуховодов или других агрегатов вентиляционной системы.
